TTL放大板系列

📢 重要公告

技术支持和售后一定要添加官方微信，店铺客服不做技术支持。

一、产品概述

TTL放大板系列产品，支持4进4出（其他功能和路数可联系我们免费定制），每一路DI与DO一一对应，每一组通道均有LED指示灯指示。

精小板输入信号仅支持NPN低电平输入，即com公共端必须接正极，和信号电平相反。

精小板输出仅支持NPN低电平有效输出。

精小板的VCOM是公共端，内部2个VCOM直连，只能接信号正极，不支持双向信号。

重要

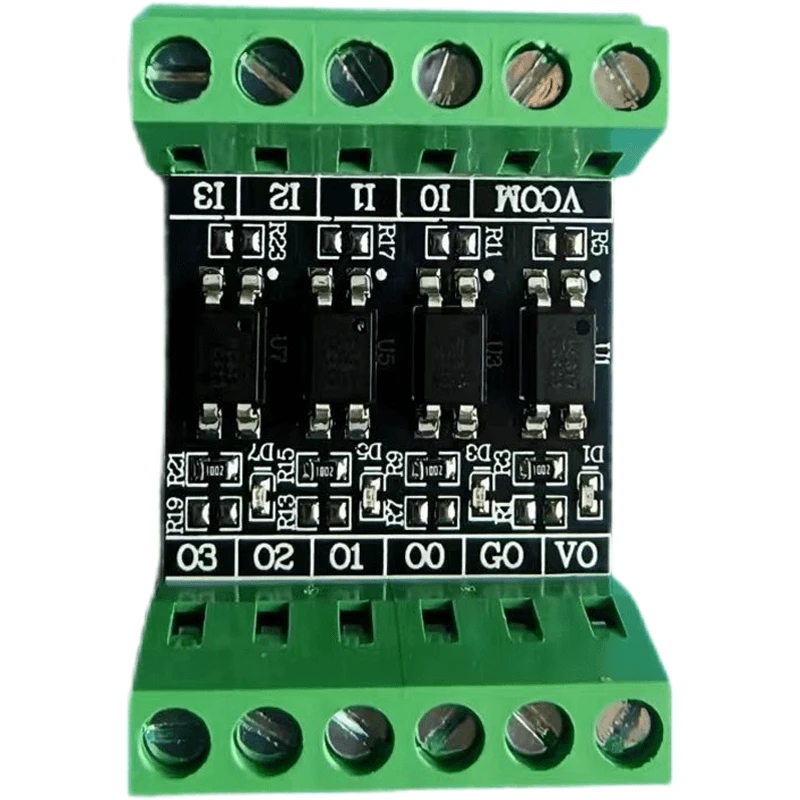

精小板是无外壳的裸板。

二、功能参数

• 工业级设计，满足不同领域使用需求
• 4路NPN信号输入
• 4路NPN信号输出
• 输入通道电路1-3mA
• 最大转换频率:脉冲波形转换建议1KHz，开关控制可以更高
• 采用标准35mm导轨安装
• 输入端信号电压支持3.3-5V和12-24V选配
• 独立通道信号指示灯

三、使用说明

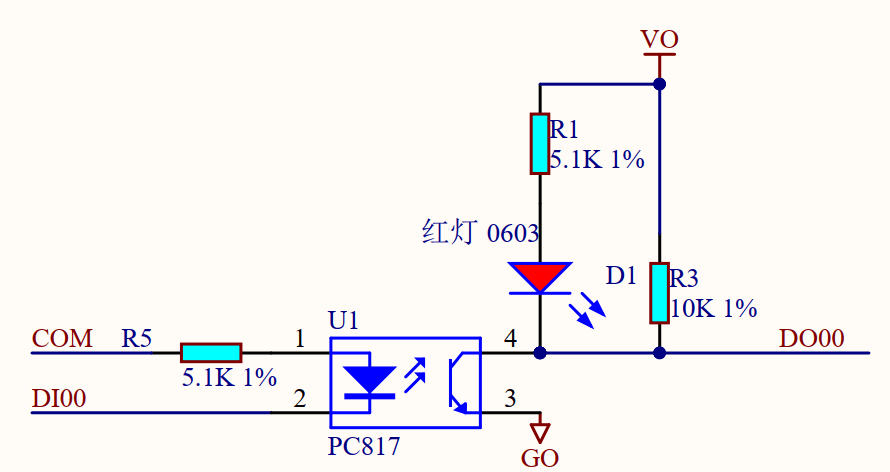

3.1 精小板原理图

1. 精小板的com公共端只能接信号正极。
2. 当有NPN低电平信号输入时，光耦导通，LED灯亮，输出信号为GO(0V)负极，当无输出时，输出信号为高电平，LED灯灭。
3. 更多说明见3.2补充说明

3.2 🔷补充说明

说明

放大板上的com公共端可以接正极，信号仅支持NPN低有效输入。

1. 输入信号需要接到输入侧的X0、X1、X2...；信号输出是Y0、Y1、Y2...。
2. 当输入信号是NPN低电平有效时，此时com公共端接信号正极。
3. 输出端V+(VCC)接输出侧电源正极，V-(GND)接负极（0V）GND，由外部给放大板供电。
4. 输入侧和输出侧是电气隔离的，隔离等级为5KV。
5. 如果输入侧和输出侧用同一个电源，或者虽然用了2个电源，但是2个电源共地了，那么就无法起到电气隔离作用了。不过电平转换、电压电流放大的功能不影响使用。
6. 输入侧信号电压范围一般按2个等级切换，3.3-5V和12-24V，用户购买时选择好，厂家出厂会做好适配。

特别说明

在选择的输出电压等级范围内，V+和V-供电多少伏，输出信号高电平就是多少伏。
