高速放大板系列--单端转单端
一、产品概述

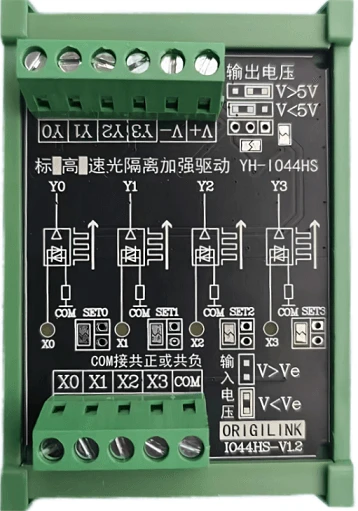

高速放大板系列产品，支持4进4出，每一路DI与DO一一对应，每一组通道均有LED指示灯指示。
输入信号支持NPN、PNP信号输入。
设备采用标准35mm导轨安装。
不同高速板对比选型表
| 产品 | 单端<->单端(绿色) | 差分/单端<->单端(黑色) | 差分/单端<->差分(黑色) |
|---|---|---|---|
| 型号 | 4路:YH-DD44 | 2路:YH-CD22 4路:YH-CD44 | 2路:YH-CC22 4路:YH-CC44 |
| 输入电压 | 5V 12-24V | 3.3-5V 12-24V | 3.3-5V 12-24V |
| 输出电压 | 3.3-5V 12-24V | 3.3-5V 12-24V | 3.3-5V |
| 转换频率 | 1MHz | 1MHz | 1MHz |
| 输入类型 | NPN or PNP | NPN or PNP 差分信号 | NPN or PNP 差分信号 |
| 输出类型 | PNP/NPN通用 | PNP/NPN通用 | PNP/NPN通用 差分信号 |
| 输入电流 | 5-8mA | 5-8mA | 5-8mA |
| 输出限流 | 100mA | 100mA | 10mA |
| 供电电源 | 3.3-5V 12-24V | 3.3-5V 12-24V | 3.3-5V 12-24V |
| 对外供电 | 无 | 5V/1W(选配) | 5V/1W(选配) |
| 说明书 | 单端转单端 | 差分转单端 | 差分转差分 |
二、功能参数
- 工业级设计，满足不同领域使用需求
- 4路NPN、PNP信号输入（黑色外壳款支持差分信号输入）
- 4路推挽信号输出（黑色外壳款支持差分信号输出）
- 输入通道电路5-8mA
- 输出最大100mA限流保护
- 最大转换频率建议1MHz（作为开关使用可以更高）
- 采用标准35mm导轨安装
- 输入端信号电压支持3.3-5V和12-24V选配
- 输出端信号电压支持3.3-5V和12-24V选配
- 独立通道信号指示灯
- 推挽电路输出，速度更快，驱动能力更强
三、绿色款单端转单端--使用说明
3.1 接线说明
TIP
绿色款的输入侧公共端是4路共用的（黑色款转单端是分开的），可以接共正或共负，也就是信号兼容NPN或PNP输入。
输入端支持双向信号，com是公共端，当信号
低电平有效时，com接信号的正极；当信号高电平有效时，com接信号的负极。输出端V+接输出侧电源正极，V-接负极（0V）GND。
输入侧和输出侧是电气隔离的，隔离等级为5KV。
如果输入侧和输出侧用同一个电源，或者虽然用了2个电源，但是2个电源共地了，那么就无法起到电气隔离作用了。不过
电平转换、电压电流放大的功能不影响使用。输入侧信号电压范围一般按2个等级切换，5V和12-24V
（注意无3.3V），用户可以根据需求自行切换（见3.2更改输入端信号电压）。
提醒
绿色款输入电压最低建议用到5V即可，如果需要输入电压低到3.3V，请选购差分转单端。
- 输出侧信号电压范围一般按2个等级切换，3.3-5V和12-24V，用户可以根据需求自行切换（见3.3更改输出端信号电压）。
说明
对于单端输出产品，由于输出采用推挽电路，输出电压要比供电电压低0.5-0.7V，此为三极管压降，属于正常现象。
🔶重要
在选择的输出电压等级范围内，V+和V-供电多少伏，输出信号高电平就是多少伏。
3.2 更改输入端信号电压
上图中是输入通道的配置点（4路独立配置）：
当输入信号电压是5V时，需要用烙铁短接对应通道，也可以自行焊接排针+跳线帽短接。
当输入信号电压是12-24V时，需要用烙铁断开对应通道，断开时请务必用万用表蜂鸣器档测试是否断开，防止短接点虚连导致烧坏内部电路。
3.3 更改输出端信号电压
上图中是输出通道的配置点（4路统一配置）：
当输出信号电压是3.3-5V时，需要用烙铁断开红色，并短接蓝色点，也可以自行焊接排针+跳线帽短接。
当输出信号电压是12-24V时，需要用烙铁断开蓝色，并短接红色对应通道，断开时请务必用万用表蜂鸣器档测试是否断开，防止短接点虚连导致烧坏内部电路。
特别说明
在配置好的输出电压等级范围内，V+和V-供电多少伏，输出信号高电平就是多少伏。
