一、产品概述

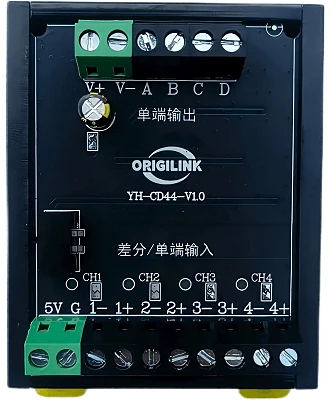

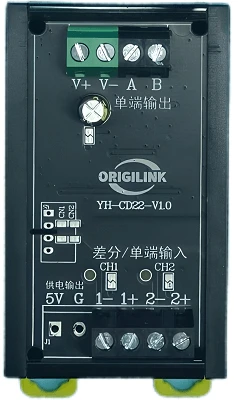

高速放大板系列产品,支持2进2出、4进4出,每一路DI与DO一一对应,每一组通道均有LED指示灯指示。

输入信号支持NPN、PNP、差分信号信号输入。

设备采用标准35mm导轨安装。

不同高速板对比选型表

产品单端<->单端(绿色)差分/单端<->单端(黑色)差分/单端<->差分(黑色)
型号4路:YH-DD442路:YH-CD22
4路:YH-CD44
2路:YH-CC22
4路:YH-CC44
输入电压5V
12-24V
3.3-5V
12-24V
3.3-5V
12-24V
输出电压3.3-5V
12-24V
3.3-5V
12-24V
3.3-5V
转换频率1MHz1MHz1MHz
输入类型NPN or PNPNPN or PNP
差分信号
NPN or PNP
差分信号
输出类型PNP/NPN通用PNP/NPN通用PNP/NPN通用
差分信号
输入电流5-8mA5-8mA5-8mA
输出限流100mA100mA10mA
供电电源3.3-5V
12-24V
3.3-5V
12-24V
3.3-5V
12-24V
对外供电5V/1W(选配)5V/1W(选配)
说明书单端转单端差分转单端差分转差分

二、功能参数

  • 工业级设计,满足不同领域使用需求
  • 2路、4路NPN、PNP、差分信号输入
  • 2路、4路推挽信号输出
  • 信号输入端支持对外供电5V电源(隔离耐压1500V可选配)
  • 输入通道电路5-8mA
  • 输出最大100mA限流保护
  • 最大转换频率建议1MHz(作为开关使用可以更高)
  • 采用标准35mm导轨安装
  • 输入端信号电压支持3.3-5V和12-24V选配
  • 输出端信号电压支持3.3-5V和12-24V选配
  • 独立通道信号指示灯
  • 推挽电路输出,速度更快,驱动能力更强

三、黑色款差分/单端转单端--使用说明

本款产品支持: 差分信号输入-->单端信号输出 单端信号输入-->单端信号输出

当用作单端信号输入时,功能和单端转单端功能类似,区别只是输入侧没有com公共端,而是每个通道各自独立,可以通过外部接线短接在一起实现相同功能。

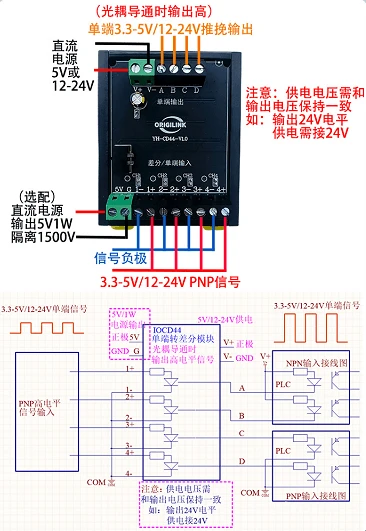

3.1 单端PNP信号输入--接线说明

TIP

黑色款转单端是分开的(绿色款的输入侧公共端是4路共用的),信号兼容NPN或PNP输入。

  1. 当输入信号是PNP高电平有效时,信号需要接到输入侧的1+、2+、3+、4+,输入侧的1-、2-、3-、4-相当于公共端,此时需要接(V-端子)负极(0V)GND
  2. 当输入信号高电平时,光耦导通,指示灯亮,此时输出是高电平。当输入信号低电平时,光耦不通,指示灯灭,此时输出是低电平
  3. 更多说明见3.4补充说明

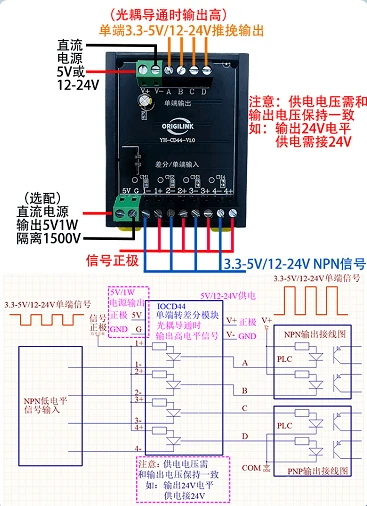

3.2 单端NPN信号输入--接线说明

TIP

黑色款转单端是分开的(绿色款的输入侧公共端是4路共用的),信号兼容NPN或PNP输入。

  1. 当输入信号是NPN低电平有效时,信号需要接到输入侧的1-、2-、3-、4-,输入侧的1+、2+、3+、4+相当于公共端,此时需要接正极(V+端子)
  2. 当输入信号低电平时,光耦导通,指示灯亮,此时输出是高电平。当输入信号高电平时,光耦不通,指示灯灭,此时输出是低电平
  3. 更多说明见3.4补充说明

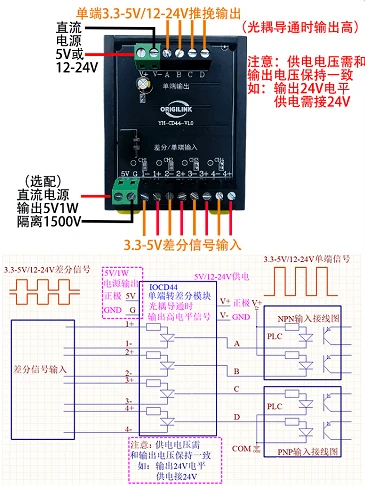

3.3 差分信号输入--接线说明

重要

输入端差分信号的正负极千万不要接错,轻则无信号输出,重则烧坏元器件。

  1. 当输入信号是差分信号时,信号+需要接到输入侧的1+、2+、3+、4+信号-需要接到1-、2-、3-、4-
  2. 当输入信号压差最大时,光耦导通,指示灯亮,此时输出是高电平。当输入信号压差最小时,光耦不通,指示灯灭,此时输出是低电平
  3. 更多说明见3.4补充说明

3.4 🔷补充说明

  1. 输入侧1+、1-对应输出侧通道A,以此类推,4+、4-对应输出侧的D通道。
  2. 输出侧需要供电,V+、V-是外部给放大板供电的,不是由板子给外部供电的,V+接输出侧电源正极,V-接负极(0V)GND。
  3. 输入侧的5V、G是可选配的,当选配该版本时,可以由板子给外部供电,比如输入侧是编码器需要5-24V供电,那么板子可以给外部输入侧的编码器供电5V/200mA隔离电源,耐压1500V。
  4. 输出侧电路采用推挽输出,限流100mA,需要多少伏输出信号,就给V+、V-供电多少伏
  5. 输入侧和输出侧是电气隔离的,隔离等级为5KV。
  6. 如果输入侧和输出侧用同一个电源,或者虽然用了2个电源,但是2个电源共地了,那么就无法起到电气隔离作用了。不过电平转换电压电流放大的功能不影响使用。
  7. 输入侧信号电压范围一般按2个等级切换,3.3-5V和12-24V,用户可以根据需求自行切换(见3.5更改输入端信号电压)。
  8. 输出侧信号电压范围一般按2个等级切换,3.3-5V和12-24V,用户可以根据需求自行切换(见3.6更改输出端信号电压)。

说明

对于单端输出产品,由于输出采用推挽电路,输出电压要比供电电压低0.5-0.7V,此为三极管压降,属于正常现象。

特别说明

在选择的输出电压等级范围内,V+和V-供电多少伏,输出信号高电平就是多少伏。

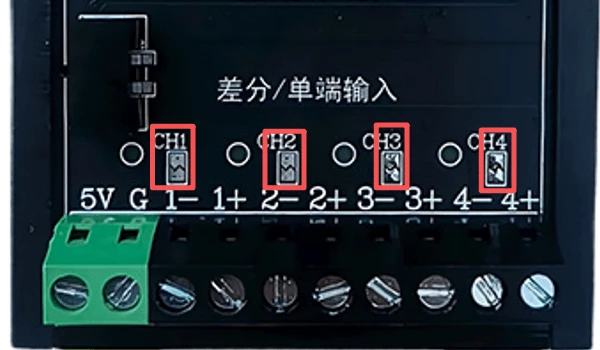

3.5 更改输入端信号电压

上图中是输入通道的配置点(4路独立配置):

当输入信号电压是3.3-5V时,需要用烙铁短接对应通道。

当输入信号电压是12-24V时,需要用烙铁断开对应通道,断开时请务必用万用表蜂鸣器档测试是否断开,防止短接点虚连导致烧坏内部电路。

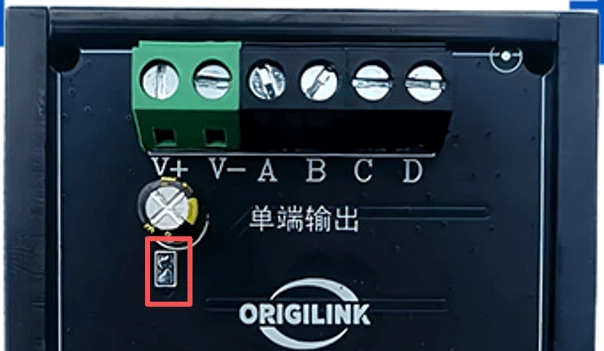

3.6 更改输出端信号电压

上图中是输出通道的配置点(4路统一配置):

当输出信号电压是3.3-5V时,需要用烙铁短接焊点。

当输出信号电压是12-24V时,需要用烙铁断开焊点,断开时请务必用万用表蜂鸣器档测试是否断开,防止短接点虚连导致烧坏内部电路。

特别说明

在配置好的输出电压等级范围内,V+和V-供电多少伏,输出信号高电平就是多少伏。
