高速放大板系列--差分转差分

📢 重要公告

技术支持和售后一定要添加官方微信，店铺客服不做技术支持。

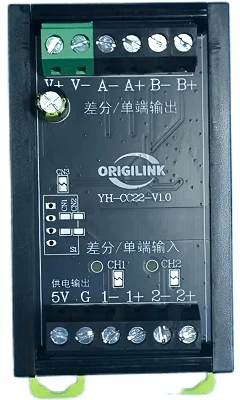

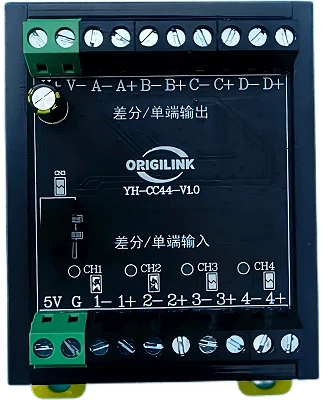

一、产品概述

高速放大板系列产品，支持2进2出、4进4出，每一路DI与DO一一对应，每一组通道均有LED指示灯指示。

输入信号支持NPN、PNP信号输入，黑色外壳款增加支持差分信号输入。

设备采用标准35mm导轨安装。

不同高速板对比选型表

产品	单端<->单端(绿色)	差分/单端<->单端(黑色)	差分/单端<->差分(黑色)
型号	4路:YH-DD44	2路:YH-CD22 4路:YH-CD44	2路:YH-CC22 4路:YH-CC44
输入电压	5V 12-24V	3.3-5V 12-24V	3.3-5V 12-24V
输出电压	3.3-5V 12-24V	3.3-5V 12-24V	3.3-5V
转换频率	1MHz	1MHz	1MHz
输入类型	NPN or PNP	NPN or PNP 差分信号	NPN or PNP 差分信号
输出类型	PNP/NPN通用	PNP/NPN通用	PNP/NPN通用 差分信号
输入电流	5-8mA	5-8mA	5-8mA
输出限流	100mA	100mA	10mA
供电电源	3.3-5V 12-24V	3.3-5V 12-24V	3.3-5V 12-24V
对外供电	无	5V/1W(选配)	5V/1W(选配)
说明书	单端转单端	差分转单端	差分转差分

二、功能参数

• 工业级设计，满足不同领域使用需求
• 2路、4路NPN、PNP、差分信号信号输入
• 2路、4路TTL信号输出
• 信号输入端支持对外供电5V电源（隔离耐压1500V可选配）
• 输入通道电路5-8mA
• 输出最大10mA限流保护
• 最大转换频率建议1MHz（作为开关使用可以更高）
• 采用标准35mm导轨安装
• 放大板供电电压支持3.3-5V和12-24V
• 输入端信号电压支持3.3-5V和12-24V选配
• 输出端信号电压支持3.3-5V
• 独立通道信号指示灯
• TTL输出，速度更快，驱动能力更强

三、黑色款差分/单端转差分--使用说明

本款产品支持

差分信号输入-->差分信号输出

单端信号输入-->差分信号输出

单端信号输入-->单端信号输出

当用作单端信号输入时，功能和单端转单端功能类似，区别只是输入侧没有com公共端，而是每个通道各自独立，可以通过外部接线短接在一起实现相同功能。

关于供电和输出电压

输出侧V+、V-供电可选3.3-5V和12-24V供电。当选择3.3-5V供电时，V+和V-供电多少伏，输出信号高电平就是多少伏。当选择12-24V供电时，固定输出5V信号。

当用作单端PNP输出时，A+、B+、C+、D+可以输出正信号。 当用作单端NPN输出时，A-、B-、C-、D-可以输出负信号。 当用作差分信号输出时，光耦导通时，输出最大压差波形，光耦不通时，输出最小压差波形。

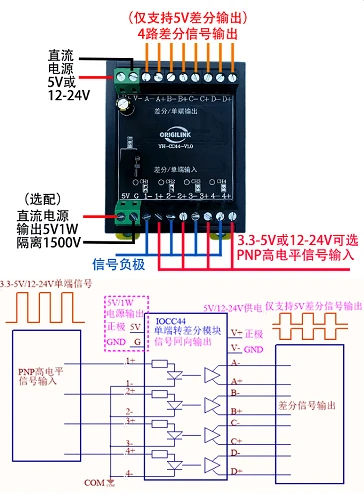

3.1 单端PNP信号输入--接线说明

1. 当输入信号是PNP高电平有效时，信号需要接到输入侧的1+、2+、3+、4+，输入侧的1-、2-、3-、4-相当于公共端，此时需要接信号负极(0V)GND。
2. 当输入信号高电平时，光耦导通，指示灯亮，此时输出是最大压差。当输入信号低电平时，光耦不通，指示灯灭，此时输出是最小压差。
3. 见3.4补充说明

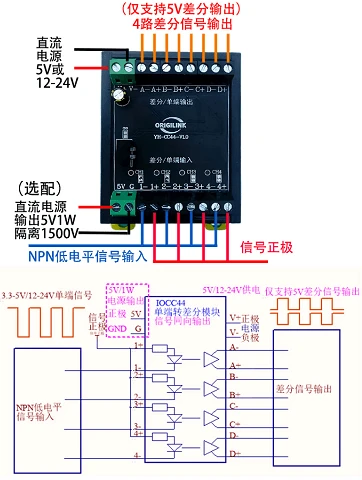

3.2 单端NPN信号输入--接线说明

1. 当输入信号是NPN低电平有效时，信号需要接到输入侧的1-、2-、3-、4-，输入侧的1+、2+、3+、4+相当于公共端，此时需要接信号正极(VCC电源)。
2. 当输入信号低电平时，光耦导通，指示灯亮，此时输出是最大压差。当输入信号高电平时，光耦不通，指示灯灭，此时输出是最小压差。
3. 见3.4补充说明

3.3 差分信号输入--接线说明

⚠️Tips：输入端差分信号的正负极千万不要接错，轻则无信号输出，重则烧坏元器件。

1. 当输入信号是差分信号时，信号+需要接到输入侧的1+、2+、3+、4+，信号-需要接到1-、2-、3-、4-。
2. 当输入信号最大压差时，光耦导通，指示灯亮，此时输出是最大压差。当输入信号最小压差时，光耦不通，指示灯灭，此时输出是最小压差。
3. 见3.4补充说明

---

3.4 🔷补充说明

1. 输入侧1+、1-对应输出侧通道A+、A-，以此类推，4+、4-对应输出侧的D+、D-通道。
2. 输出侧需要供电，V+、V-是外部给放大板供电的，不是由板子给外部供电的，V+接输出侧电源正极，V-接负极（0V）GND。
3. 输入侧的5V、G是可选配的，当选配该版本时，可以由板子给外部供电，比如输入侧是编码器需要5-24V供电，那么板子可以给外部输入侧的编码器供电5V/200mA隔离电源，耐压1500V。
4. 输出侧电路采用推挽输出，限流10mA，需要多少伏输出信号，就给V+、V-供电多少伏。
5. 输入侧和输出侧是电气隔离的，隔离等级为5KV。
6. 如果输入侧和输出侧用同一个电源，或者虽然用了2个电源，但是2个电源共地了，那么就无法起到电气隔离作用了。不过电平转换、电压电流放大的功能不影响使用。
7. 输入侧信号电压范围一般按2个等级切换，3.3-5V和12-24V，用户可以根据需求自行切换（见3.5更改输入端信号电压）。
8. 输出侧供电电压(非信号电压)范围一般按2个等级切换，3.3-5V和12-24V，用户可以根据需求自行切换（见3.6更改输出端信号电压）。

特别说明

输出侧V+、V-供电可选3.3-5V和12-24V供电。当选择3.3-5V供电时，V+和V-供电多少伏，输出信号高电平就是多少伏。当选择12-24V供电时，固定输出5V信号。

3.5 更改输入端信号电压

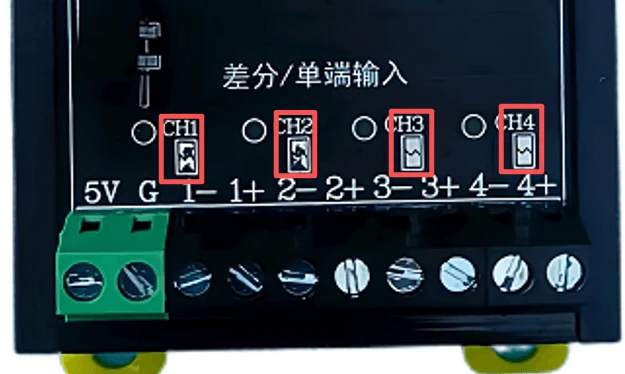

上图中是输入通道的配置点（4路独立配置）：

当输入信号电压是3.3-5V时，需要用烙铁短接对应通道。

当输入信号电压是12-24V时，需要用烙铁断开对应通道，断开时请务必用万用表蜂鸣器档测试是否断开，防止短接点虚连导致烧坏内部电路。

3.6 更改输出端信号电压

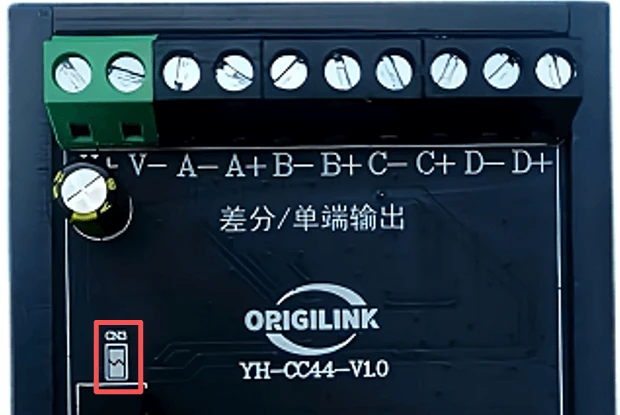

上图中是输出通道的配置点（4路统一配置）：

当输出供电电压是3.3-5V时，需要用烙铁短接焊点。此时V+、V-供电多少伏，输出信号就是多少伏。

当输出供电电压是12-24V时，需要用烙铁断开焊点，断开时请务必用万用表蜂鸣器档测试是否断开，防止短接点虚连导致烧坏内部电路。此时输出信号电压固定5V。
