RS485多主一从中继器¶
一、产品概述¶
多主一从缓存隔离型RS485中继器是一款支持2路、4路RS485主站设备，一路RS485从站设备的工业级通信中继设备，用于解决2个或4个主站同时与从站通信时造成通信冲突的问题。
主站1查询从站数据只会回到主站1而不会回到主站2，同样主站2查询从站数据只会回到主站2而不会回到主站1。
主站和从站接口之间采用电容隔离技术保护主站设备不被干扰，电路设计有±15KVESD保护和600W雷击浪涌保护器件，能有效隔离雷击、静电对设备造成的危害。
各路通信接口各有两个通信指示灯，可以直观地看到每一路通信口的状态。
主站和从站接口之间可配置成透明传输、地址&校验过滤、地址&寄存器映射转换，通信格式及波特率可通过集线器配套上位机软件进行设置。
✨主要解决痛点：
- 多主站通信缓存、转发，通信不冲突
- 多主1从模式、1主多从模式可配置
- 隔离干扰源，增加稳定性
- 延长通信距离
- 主从站电气隔离
- 信号增强
- 增加终端带载数量
- 子网分网，不同网段之间电气隔离
二、功能特点¶
- 工业级设计品质，满足不同领域使用需求
- 2主1从设备，可配置成2主站1从站，或2从站1主站模式
- 4主1从设备，可配置成4主站1从站，或4从站1主站模式
- 支持地址映射
- 支持地址+寄存器映射
- 支持地址掩码过滤
- 支持CRC校验过滤
- 支持地址掩码+CRC校验过滤
- 支持硬件、软件定制
- 每个通道波特率等参数可单独配置，互不影响
- 每个通道超时时间可配置
- 地址（1-255）、波特率（1200-230400bps）可修改，掉电保存
- 内置DCDC降压电路，宽电压供电范围：9-32VDC
- 电源供电防反接功能
- 输入、输出指示灯
- 内置看门狗，永不宕机
- RS485通信隔离版本，隔离电压1500V，内置防静电、防浪涌，抗干扰强
- 采用标准35mm导轨安装
- 提供配套PC端上位机软件，免费使用
三、规格参数¶
| 主站通道 | 2主站1从站、4主站1从站 |
|---|---|
| 供电电压 | 9-32VDC（防反接保护） |
| 接口标准 | 符合EIA/TIARS485标准 |
| 通信隔离 | 电源、输入、输出三者互相隔离 可选3端隔离、2端隔离、无隔离版本 |
| 串口参数 | 波特率1200bps~230400bps 默认参数：9600bps、数据位8位 、无校验、1位停止位 校验位：NONE/EVEN/ODD 停止位：0.5/1/1.5/2（可设置，掉电保存） |
| 工作模式 | 多主一从、一主多从 |
| 传输模式 | 透明传输、地址映射、地址和寄存器映射 |
| 通信协议 | Modbus-RTU、自定义协议（透明传输） |
| 通讯距离 | 1200米（通讯距离与波特率成反比，与负载数量成反比） |
| 指示灯 | 电源/通讯/输出 |
| 保护功能 | 过流/过压/反接/防雷击浪涌 |
| 静态功耗 | <0.6W |
| 工作温度 | -30℃~+85℃ |
| 环境湿度 | 0%~95%(无凝结) |
| 安装方式 | 标准35mm通用导轨 |
| 外形尺寸 | 2主1从：95×50×32mm（L×W×H) 4主1从：121×72×35mm（L×W×H) |
四、功能说明¶

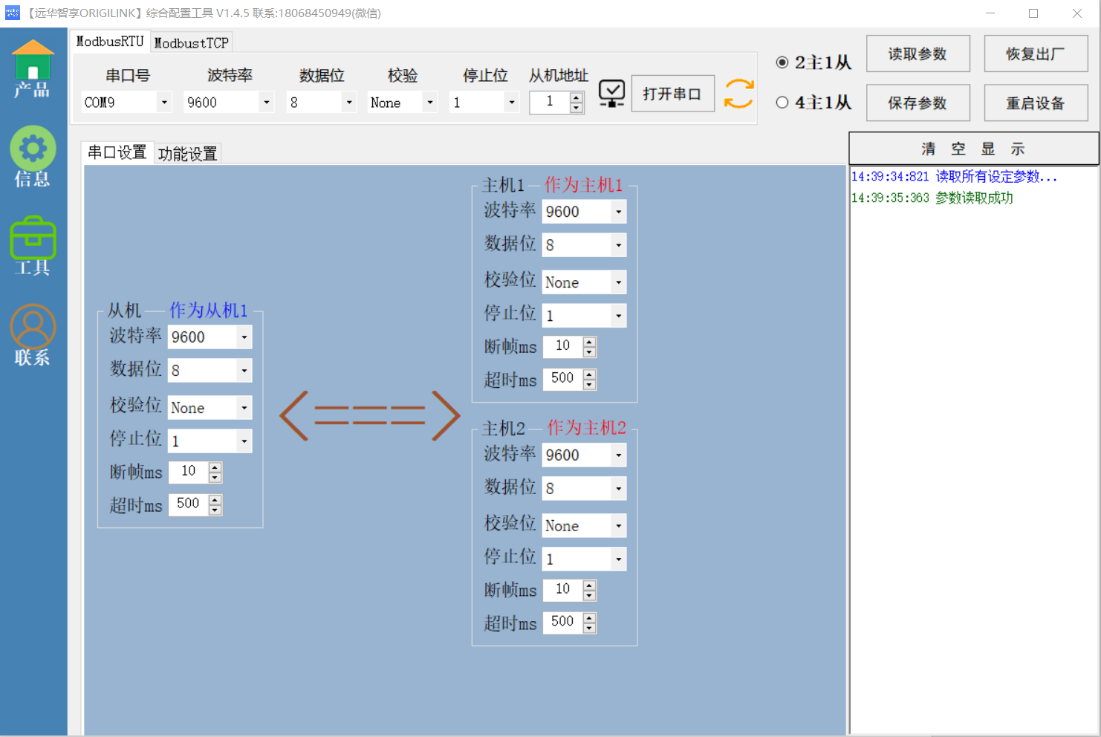

4.1 上位机软件¶
⚠️注意：调试时需要用到USB转485串口工具，如需采购我司有售，详见USB转485-232工具
购买链接见我司🛒官方店铺
我司产品的综合配置工具 下载链接：origilink综合配置工具V1.4.5.rar
4.2 设备握手¶
先连接设备电源，不要开机，并接好USB转485工具到设备上，打开上位机配置软件，并选择对应的串口号，波特率默认9600bps不用改动，打开串口后给设备上电。
串口工具需要接到设备丝印从机端，只有从机端支持配置指令。

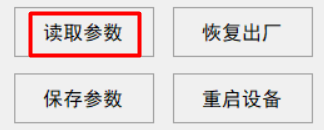

设备上电5秒（出厂默认，可修改握手时间）内，RUN指示灯快闪，在此期间内需要点击读取参数实现握手，使设备进入设定状态，此时设备RUN指示灯变为慢闪状态。
读取配置后，再改动想要的设定，最后写入配置即可。
最后重新给设备上电，即可正常工作使用。 握手时间可以通过上位机配置工具修改，时间范围为1-255秒。
4.3 断帧时间¶
出厂默认断帧时间为10ms，可根据实际波特率情况适当调整时间，该时间是传输过程中分帧的依据，设定不当可能导致接收帧不完整或连帧。 时间范围：5-1000ms
4.4 超时时间¶
该参数用于等待从机返回的超时时间，该时间应该不大于主站端设定的超时时间，且要根据主站端的轮询间隔做出调整。
时间范围：50-60000ms

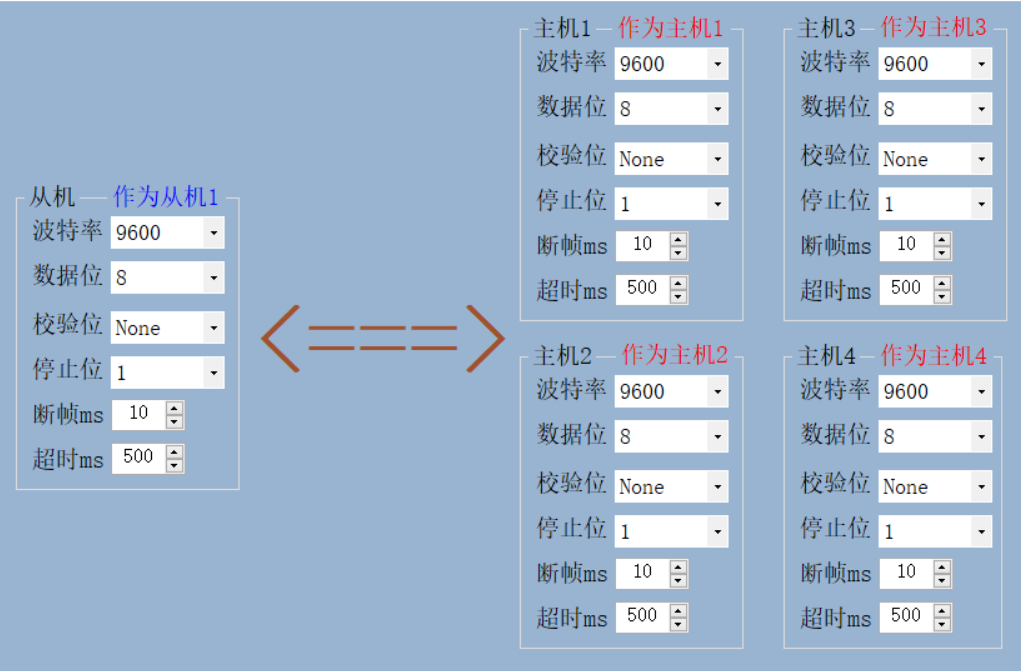

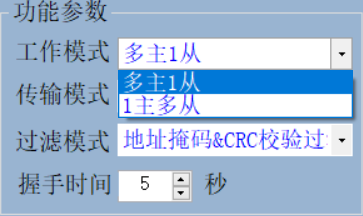

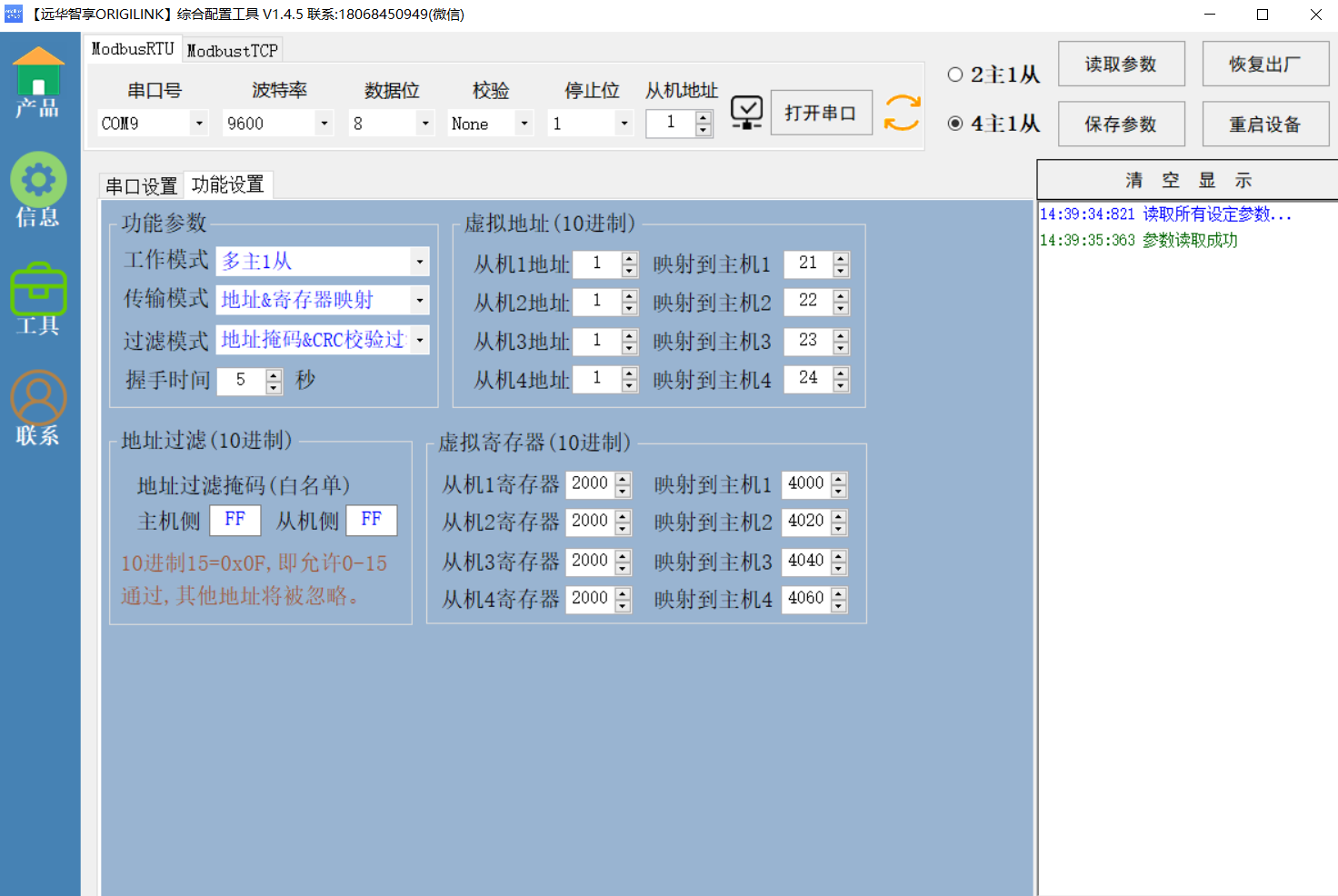

4.5 工作模式¶
4.5.1 多主一从¶
2主1从、4主1从模式下，设备采用智能缓存处理机制等，可确保485总线上数据不冲突，每个主站都可以正常访问从站，并且数据不会乱。
4.5.2 一主多从¶
该模式下相当于1分2、1分4集线器功能，但是仍然具备智能缓存分发功能，支持不同的传输模式、过滤模式。
4.6 传输模式¶
4.6.1 透明传输¶
该模式下中继器不对数据进行任何处理或修改，只是将数据原封不动地从一个端口转发到另一个端口。这种模式的主要特点是数据的透明性，即数据在传输过程中不会被中继器改变或处理，从而保证了数据的完整性和准确性。

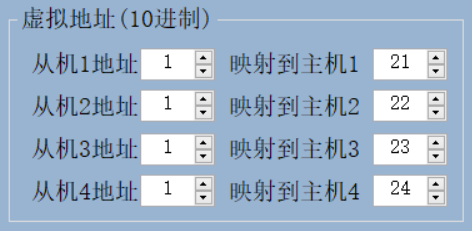

4.6.2 地址映射¶
从站地址可以被映射成任意地址到主站端，即便从站地址相同的情况下，也可以在映射后以不同地址存在于整个485网络中。

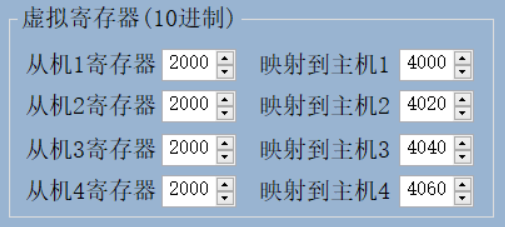

4.6.3 地址＆寄存器映射¶
除了实现地址映射外，增加了寄存器映射功能。 对于寄存器映射，设备只映射起始地址，起始地址后的寄存器数量设备不做判断和过滤，由主站端软件决定。
⚠️注意：要确保每一帧数据的起始地址都为映射后的地址，否则会映射失败。
4.7 过滤模式¶
4.7.1 无过滤¶
无过滤模式是指在数据传输过程中，中继器不对数据进行任何过滤或筛选，直接将接收到的数据转发到目标设备，
⚠️注意：这种模式适用于需要完整、透明传输数据的应用场景。

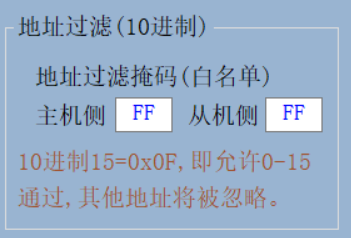

4.7.2 地址掩码过滤¶
地址掩码过滤是指通过设置特定的地址掩码，对485总线上的通信数据进行筛选，只允许符合特定地址规则的数据通过，从而实现对通信流量的控制和管理。
⚠️注意：该模式只适用于标准Modbus-RTU通信协议。
4.7.3 CRC校验过滤¶
缓存型485中继器可以在转发数据之前，对数据帧进行CRC校验。如果校验失败，中继器可以选择丢弃该数据帧，从而防止错误数据在网络中传播。这种过滤机制可以显著提高RS485网络的可靠性，尤其是在噪声环境或长距离通信时。
⚠️注意：该模式只适用于标准Modbus-RTU通信协议。
4.7.4 地址掩码＆CRC校验过滤¶
同时执行地址掩码和CRC校验过滤以实现可靠的通信，例如，主站在发送数据时，会先根据地址掩码选择目标从站，然后计算数据的CRC校验值，并判断是否过滤。
⚠️注意：该模式只适用于标准Modbus-RTU通信协议。

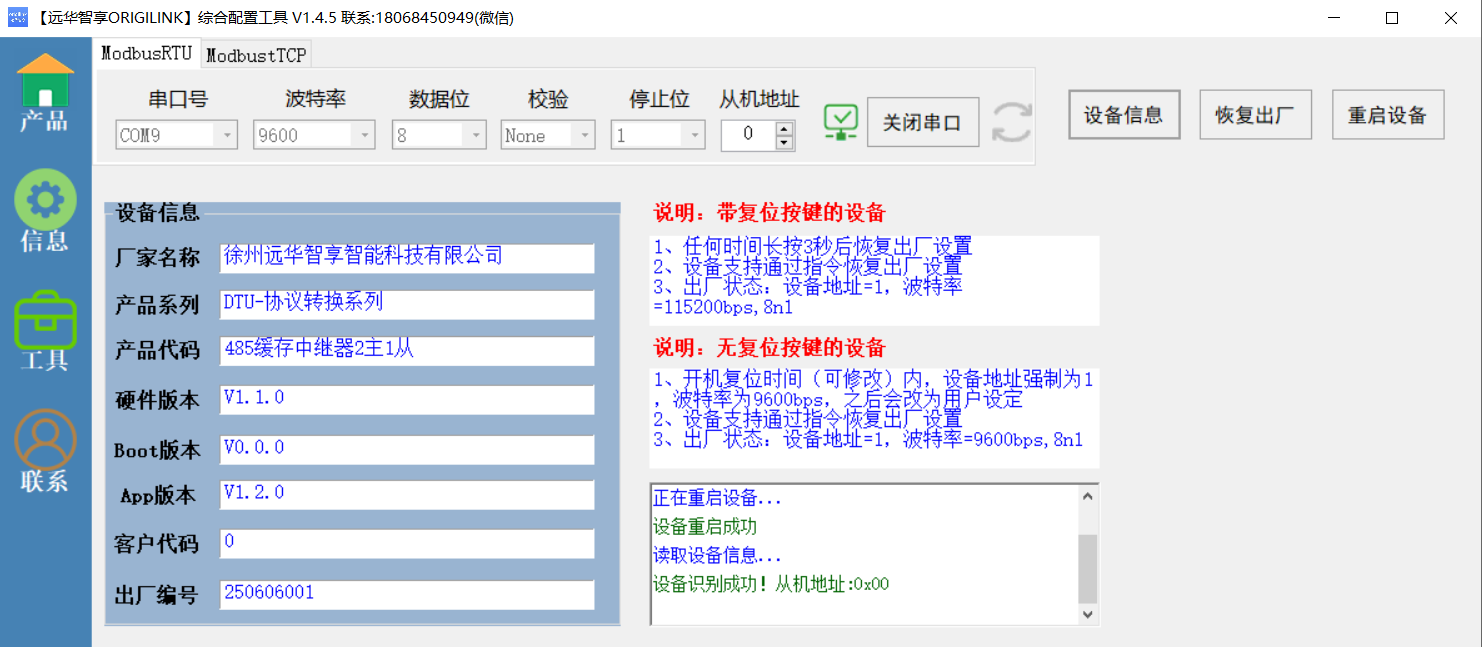

4.8 查询设备信息¶
信息界面可以读取设备相关信息。
4.9 恢复出厂配置¶
4.9.1 找回波特率¶
我司设备分为2种复位方法，区别在于有没有复位按键，具体如下：
💡说明：带复位按键的设备
1. 任何时间长按3秒后恢复出厂设置
2. 设备支持任何时间通过指令恢复出厂设置
3. 出厂状态：设备地址=1，波特率=115200bps,8n1
4. 网口：server模式、192.168.0.13:10000
💡说明：无复位按键的设备
1. 开机复位时间（可修改）内，波特率强制为9600bps，之后会改为用户设定
2. 设备支持任何时间通过指令恢复出厂设置
3. 出厂状态：设备地址=1，波特率=9600bps,8n1

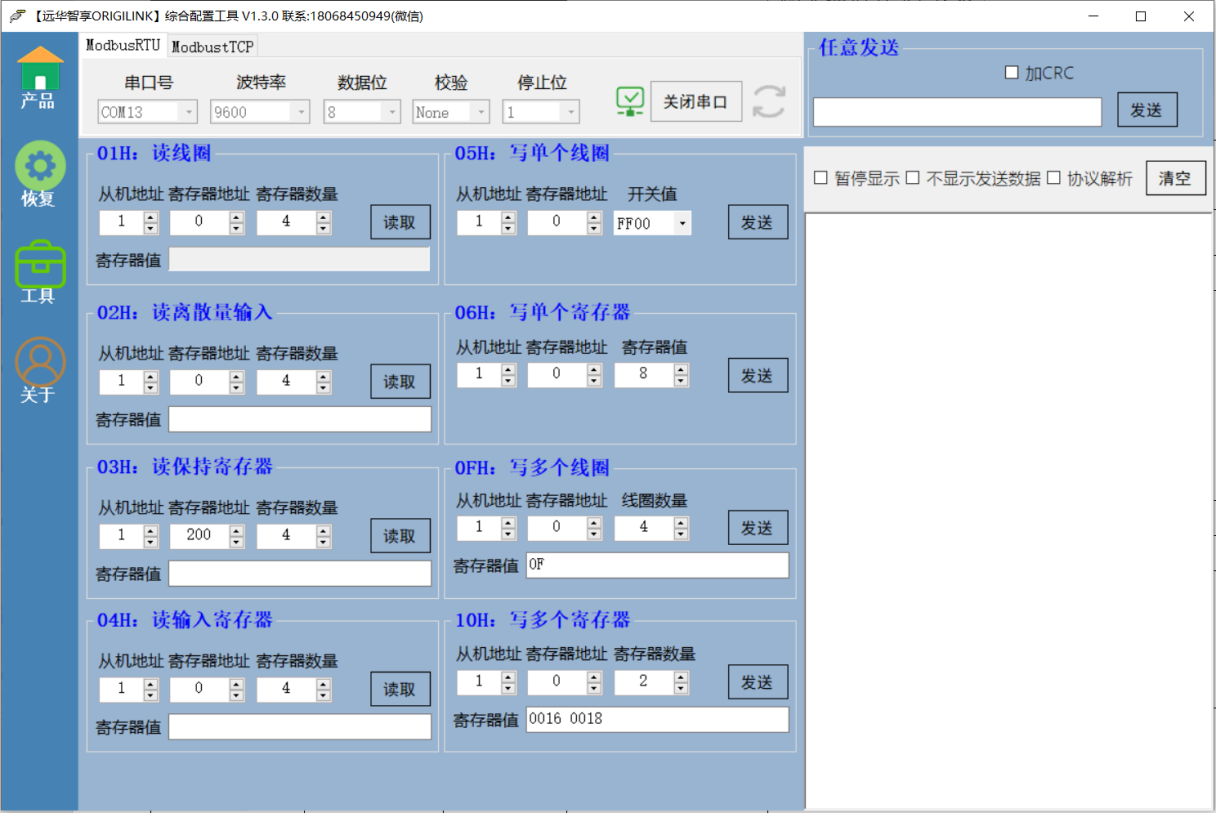

4.10 Modbus RTU/TCP调试工具¶
我司上位机软件中有免费使用的Modbus RTU/TCP调试工具，方便用户开发测试协议，并具备协议解析功能，界面如下：

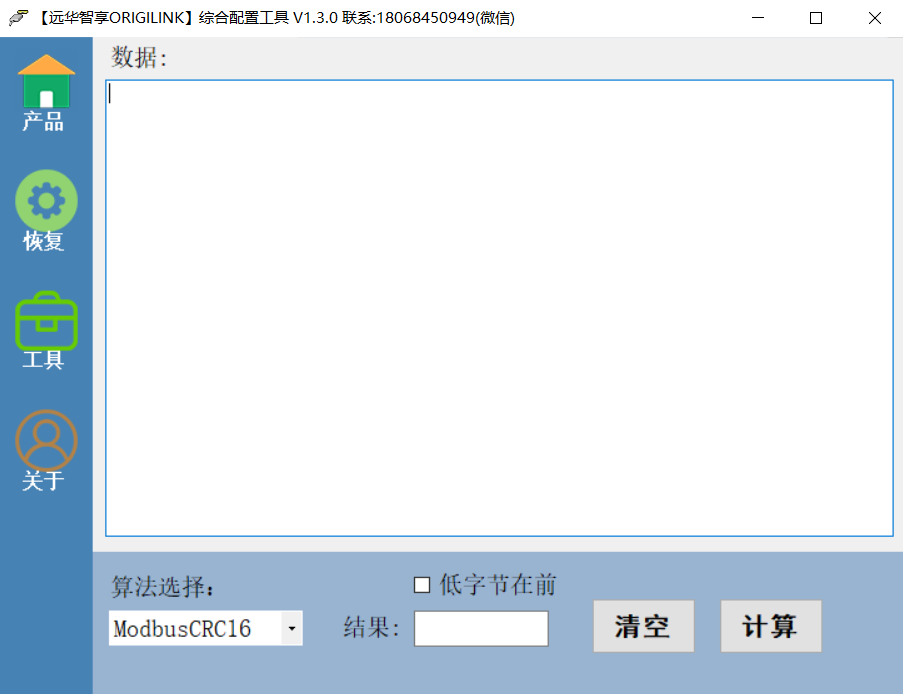

4.11 CRC校验工具¶
我司上位机软件中有免费使用的CRC校验工具，方便用户开发测试协议，界面如下：
五、接线说明¶
5.1 2主1从端子丝印说明¶
| 丝印名称 | 说明 |
|---|---|
| V+ | 9~32DC电源正极 |
| V- | 电源负极 |
| SA | 从机485-A |
| SB | 从机485-B |
| SR | 从机120R终端电阻（启用时SA端短接） |
| A1 | 主机1 485-A |
| B1 | 主机1 485-B |
| A2 | 主机2 485-A |
| B2 | 主机2 485-B |
5.2 4主1从端子丝印说明¶
| 丝印名称 | 说明 |
|---|---|
| V+ | 9~32DC电源正极 |
| V- | 电源负极 |
| A | 从机485-A |
| B | 从机485-B |
| R | 从机120R终端电阻（启用时A端短接） |
| G | 从机屏蔽GND |
| A1 | 主机1 485-A |
| B1 | 主机1 485-B |
| R1 | 主机120R终端电阻（启用时A1端短接） |
| A2 | 主机2 485-A |
| B2 | 主机2 485-B |
| R2 | 主机120R终端电阻（启用时A2端短接） |
| A3 | 主机3 485-A |
| B3 | 主机3 485-B |
| A4 | 主机4 485-A |
| B4 | 主机4 485-B |

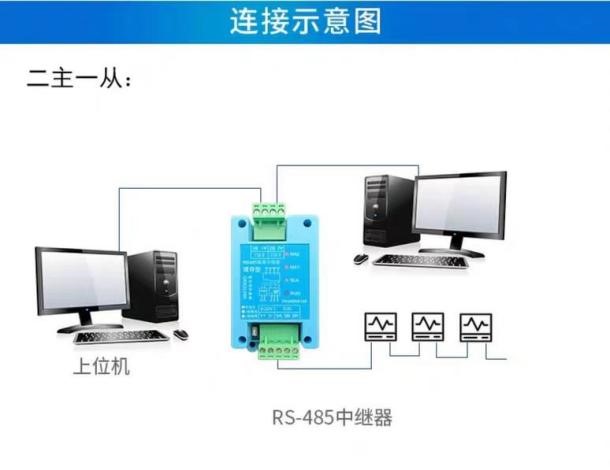

5.3 两种连接使用方法¶

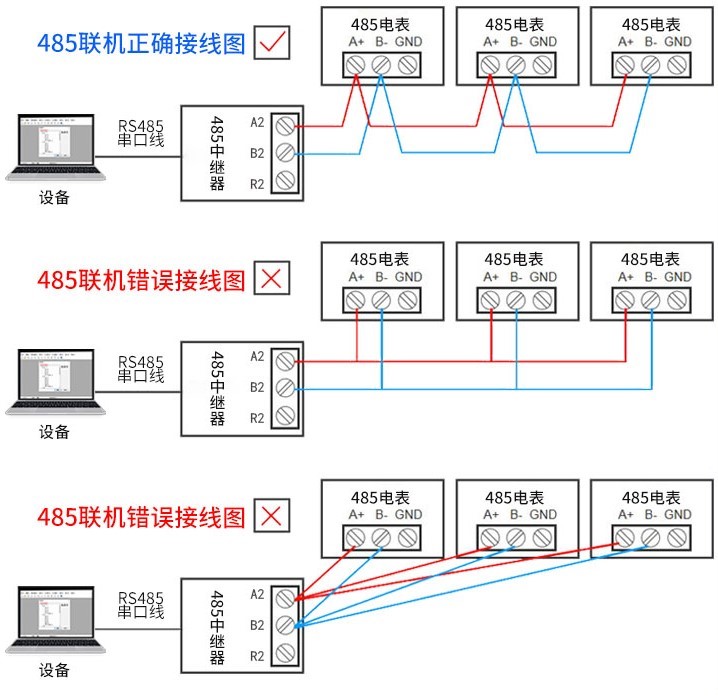

5.4 组网连接示意图¶
最大支持32个节点(485设备)，节点间分支长度不大于10米总线长度最大不超过1200米，节点间采取手拉手的连接方式，不允许分叉星型连接(对于集线器整体而言可以)。
5.5 组网连接示意图¶

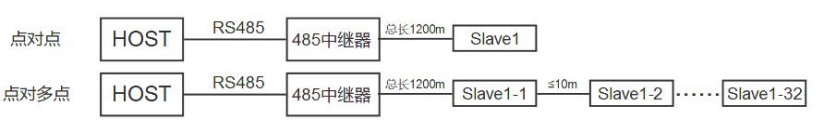

（1）单个中继器：点对点连接一个485输出设备，通信距离延长1200米；点对多点连接32个485输出设备，相邻485设备距离不超过10m，总线延长1200米

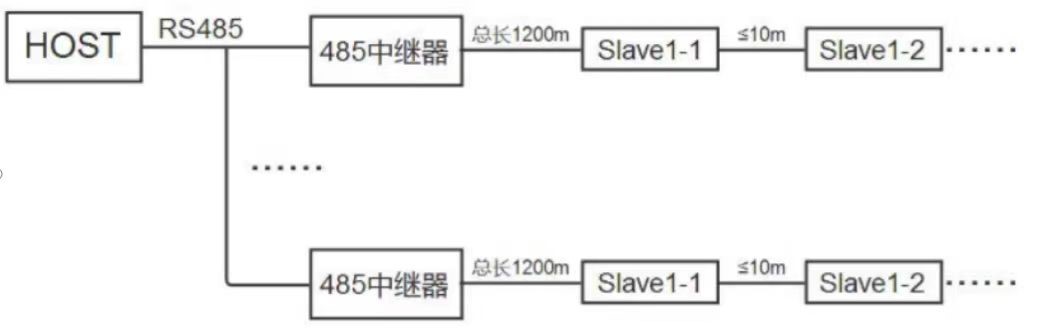

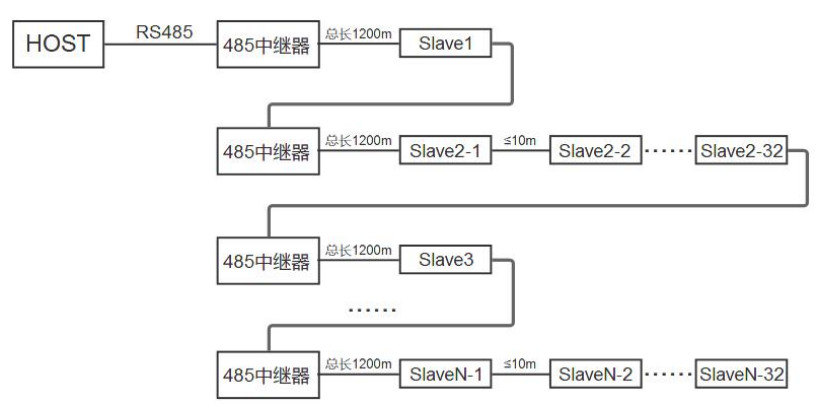

（2）级联（树形连接）；接N个485中继器，无限延长RS485通信距离，拓展更多485设备，最大支持连接32设备。
（3）并联最大支持32个485中继器并联在同一个485设备上，同时最大支持连接32个设备。
六、推荐调试方法¶
确保设备接线正确，并严格合乎规范后，可采取以下几种推荐方法进行调试： 1. 共地法:用一条线或屏蔽线连接所有485设备GND有效避免影响所有设备间通信的电势差。 2. 终端电阻法：将120欧姆电阻并接在总线最后一台485设备“A+”与“B-”上改善通信质量。 3. 中间分段断开法：通过从中间端开检查是否是：设备负载过多、通信距离过长、某台设备损害对整个通信线路的影响等原因。 4. 单独拉线法：单独简易暂时拉一条线到设备，用来排除是否由于布线引起通信故障。 5. 更换转换器法：随身携带几个转换器更换使用，排除是否是转换器质量问题影响通信。 6. 笔记本调试法：保证个人携带电脑笔记本是通信正常设备后，替换客户电脑进行通信，若通信正常，则说明客户电脑串口可能损坏。
七、布线注意事项¶
- 485通信线必须用屏蔽双绞线，最好多股备用，总长不超过1200米
- 布线尽量远离高压电线，尽量不要与电源线并行，更不能扎在一起
- 485总线一定要手牵手式的总线结构，坚决杜绝星型连接和分叉连接
- 超出32台控制器或总线长大于1200米，必须采用485中继器
- 交流供电的设备及机箱一定要接地，且接地良好
- 用屏蔽线将所有485设备的GND连接起来
- 如果在通信过程中不稳定，在最后一台设备的A和B上并接120欧姆的终端电阻
八、外形尺寸¶

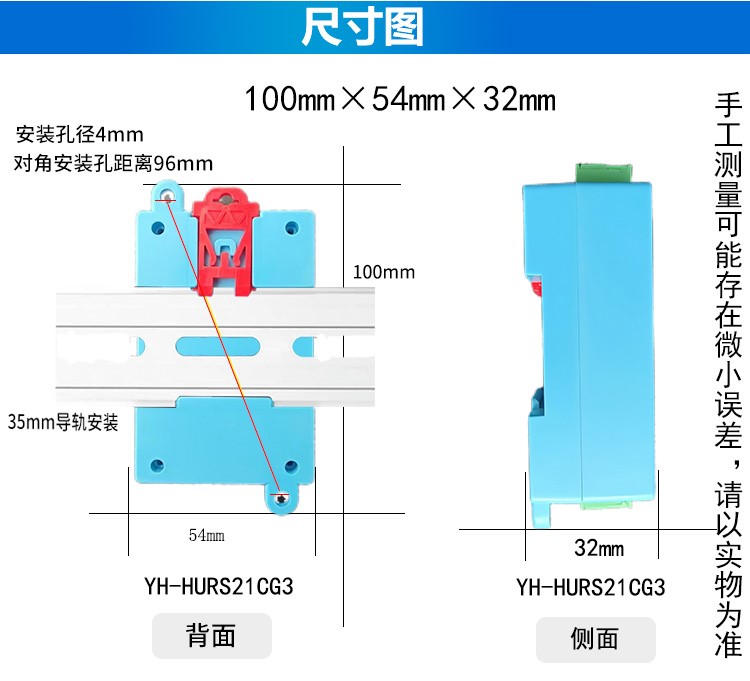

8.1 2主1从¶

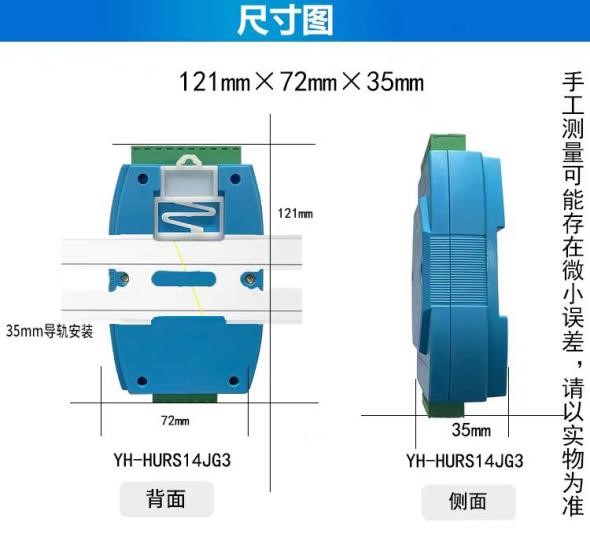

8.2 4主1从¶
