继电器板系列
⚠️技术支持和售后一定要添加微信，店铺客服不做技术支持。
一、产品概述
继电器放大板系列产品，支持2进2出-->4进4出（其他功能和路数可联系我们免费定制），每一路DI与DO一一对应，每一组通道均有LED指示灯指示。
输入信号支持双向输入，即NPN、PNP信号都可以用，com公共端可以接正极，也可以接负极，必须和信号电平相反。
设备采用标准35mm导轨安装。
请先仔细阅读本文档，不明白之处，请联系技术支持
二、功能参数
- 工业级设计，满足不同领域使用需求
- 2路~4路NPN、PNP信号输入
- 2路~4路干节点信号输出，每一路都预留常开、常闭、公共端接线
- 输入通道电路1-3mA
- 输出最大250VAC/10A
- 采用标准35mm导轨安装
- 输入端信号电压支持3.3-5V和12-24V选配
- 供电电压支持5V和12-24V选配
- 独立通道信号指示灯
三、使用说明

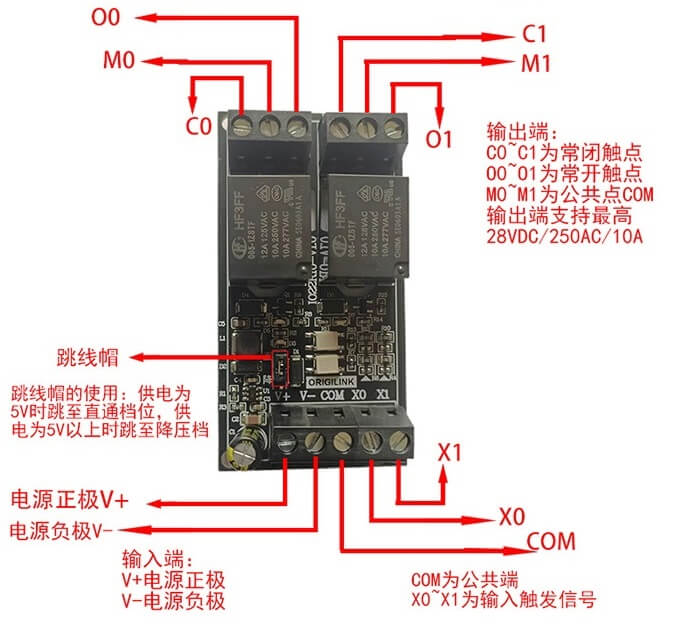

3.1 接线说明--2路
- 更多说明见补充说明

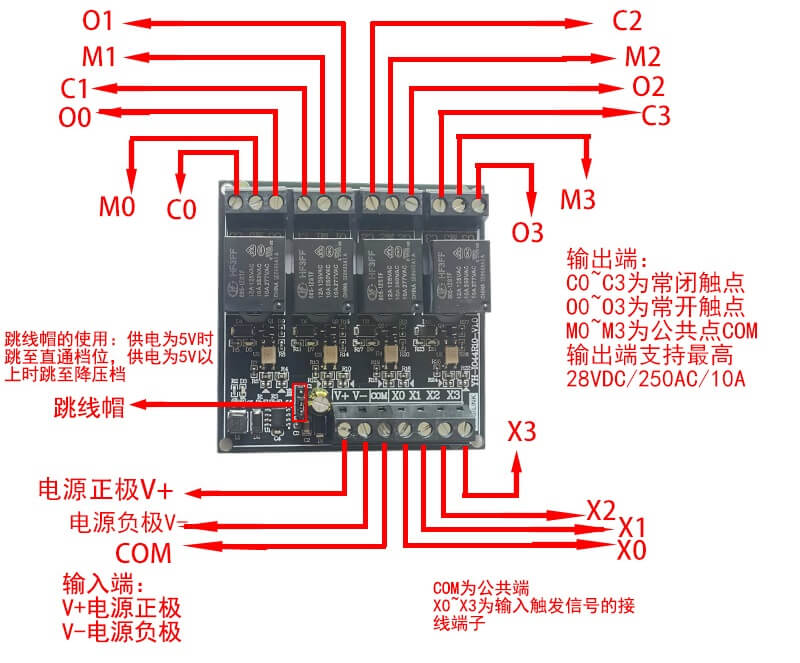

3.2 接线说明--4路
- 更多说明见补充说明
⚠️Tips：板子上的供电V+、V-和信号输入端是隔离的，整体看
供电、信号和输出三者之间是互相隔离的。如果供电和信号之间不需要隔离，且供电和信号电压等级一样，可以根据信号PNP还是NPN类型，把com公共端用线和V-或V+短接即可。
- 当输入信号是
PNP高电平有效时，信号需要接到输入侧的X0、X1、X2、X3，输入侧的公共端需要接(V-端子)信号负极(0V)GND。 - 当输入信号是
NPN低电平有效时，信号需要接到输入侧的X0、X1、X2、X3，输入侧的公共端需要接(V+端子)信号正极。 V+接供电电源正极，V-接供电电源负极（0V）GND，由外部给板子供电。- 供电侧、信号输入侧和输出侧是三端电气隔离的。
- 输入侧信号电压范围一般按2个等级切换，3.3-5V和12-24V，用户可以根据需求自行切换（见3.3更改输入信号电压）。
- 供电电压范围一般按2个等级切换，5V和12-24V，用户可以根据需求自行切换（见3.4更改供电电压）。
3.3 更改输入信号电压

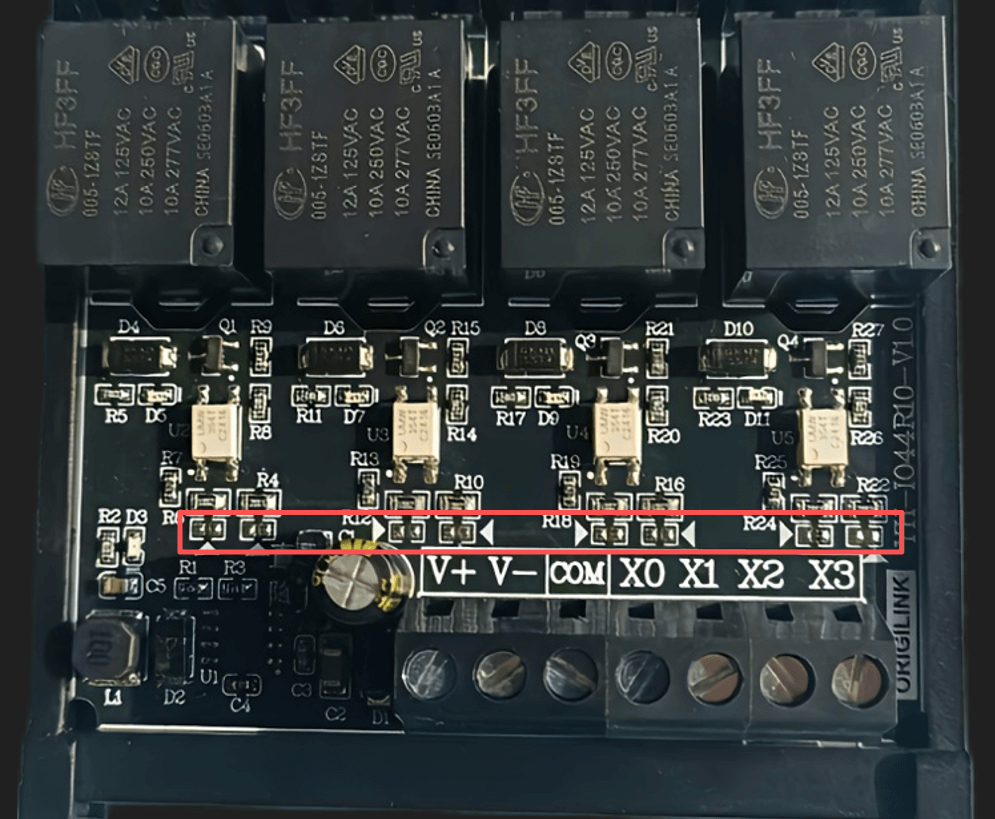

以上图中是4通道的放大板为例，图中红色框内(光耦一次侧)的预留焊盘，是输入信号电压配置点。
当输入信号电压是3.3-5V时，需要用烙铁焊锡直连或用2个0欧电阻短接对应通道。
当输入信号电压是12-24V时，需要用烙铁断开或拆掉2个0欧电阻对应通道，断开时请务必用万用表蜂鸣器档测试是否断开，防止短接点虚连导致烧坏内部电路。
3.4 更改供电电压

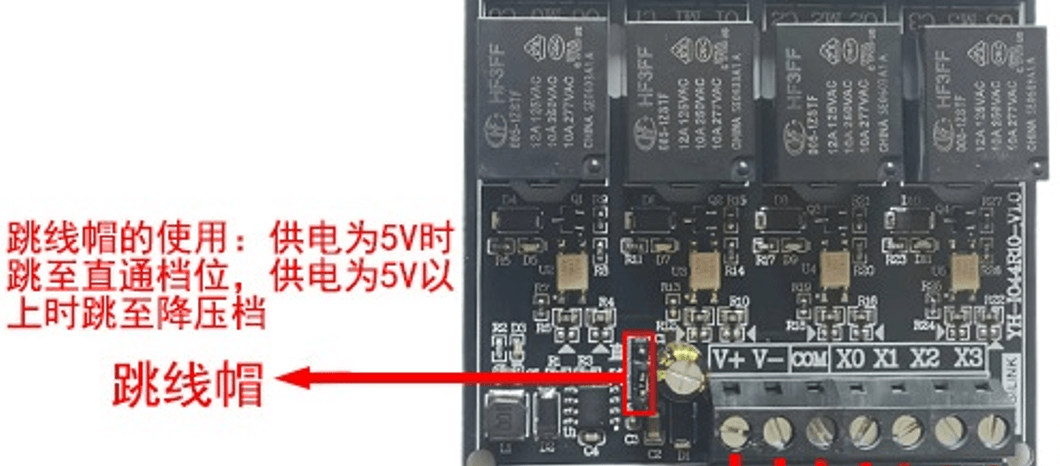

当供电电压是5V时，需要将跳线帽直位置，意为直通供电；
当供电电压是12-24V时，需要将跳线帽将位置，意为降压供电；
如有不明白之处，请联系技术支持
