PLC放大板系列
⚠️技术支持和售后一定要添加微信，店铺客服不做技术支持。
一、产品概述
PLC放大板系列产品，支持2进2出-->16进16出（其他功能和路数可联系我们免费定制），每一路DI与DO一一对应，每一组通道均有LED指示灯指示。
输入信号支持双向输入，即NPN、PNP信号都可以用，com公共端可以接正极，也可以接负极，必须和信号电平相反。
输出端如不需要限流保护，可以选购绿色常规款
设备采用标准35mm导轨安装。
请先仔细阅读本文档，不明白之处，请联系技术支持

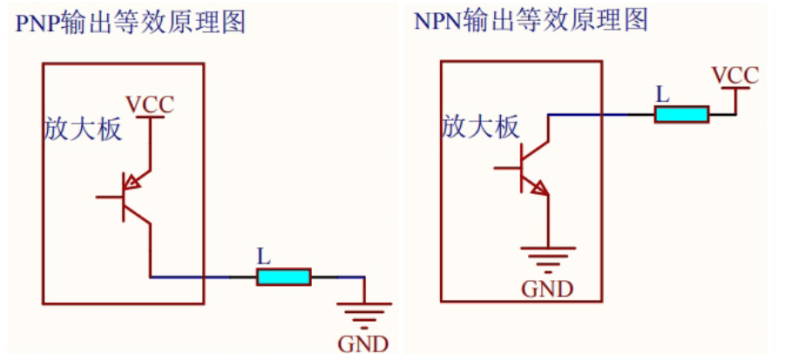

1.1 输出等效图
- PNP输出等效图，如上图中左图所示，当有输出时，输出信号为
VCC(V+)正极，当无输出时，输出信号为断开(悬空/高阻)。 - NPN输出等效图，如上图中右图所示，当有输出时，输出信号为
GND(V-)(0V)负极，当无输出时，输出信号为断开(悬空/高阻)。
二、功能参数
- 工业级设计，满足不同领域使用需求
- 2路~16路NPN、PNP信号输入
- 2路~16路NPN/PNP信号输出
- 输入通道电路1-3mA
- 输出最大24V/4A
（实测不加散热器+阻性负载） - 输出端各通道均配有5A自恢复保险丝
- 输出端各通道均配有续流二极管，可以接感性负载
- 最大转换频率:脉冲波形转换建议1KHz，开关控制可以更高）
- 采用标准35mm导轨安装
- 输入端信号电压支持3.3-5V和12-24V选配
- 输出端信号电压支持3.3-5V和12-24V选配
- 独立通道信号指示灯
三、使用说明

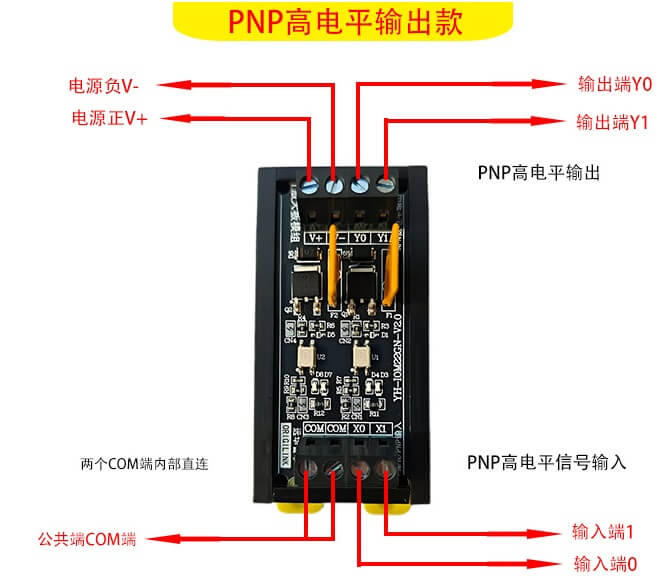

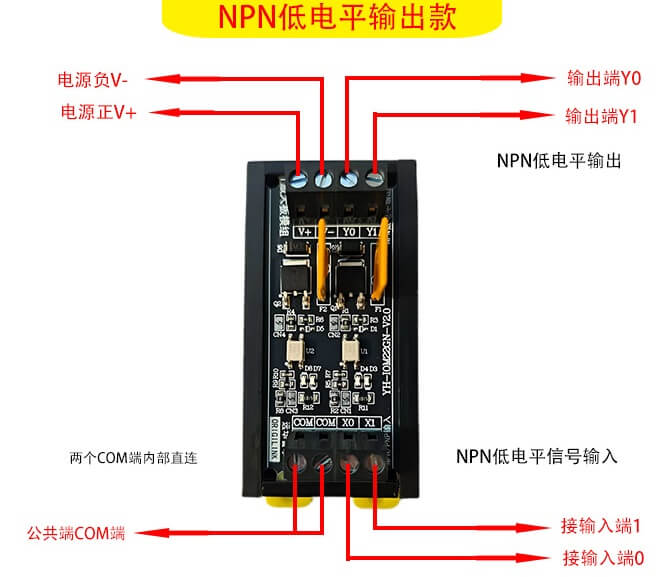

3.1 接线说明--2路
更多说明见补充说明

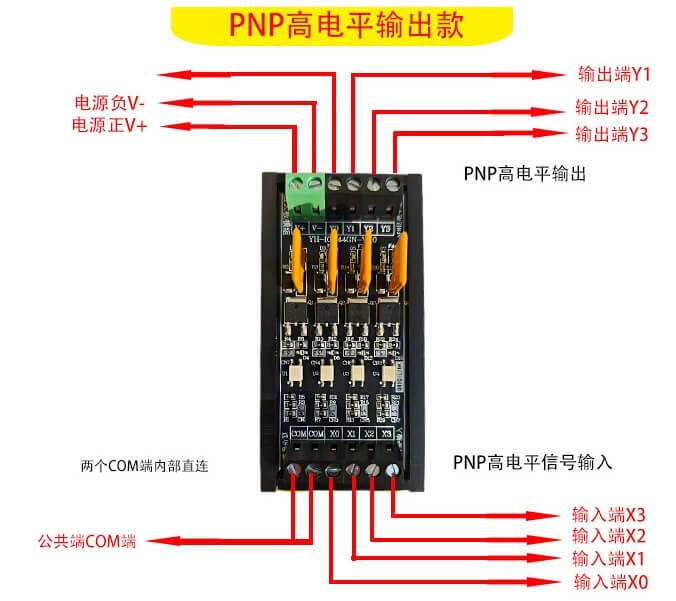

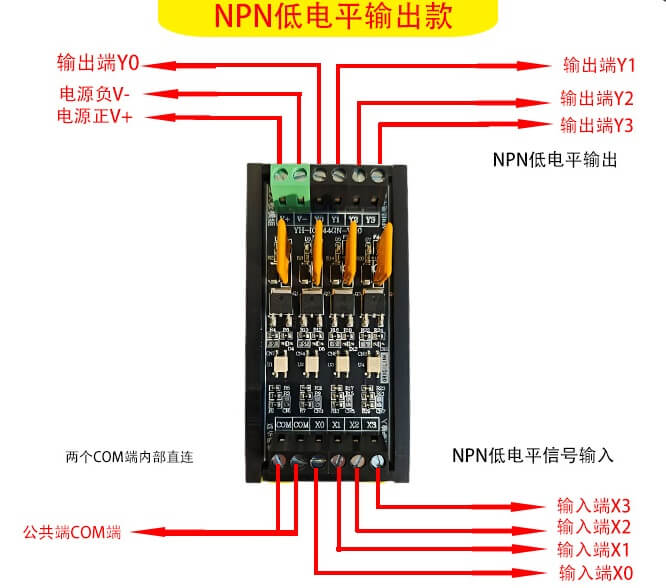

3.2 接线说明--4路
更多说明见补充说明

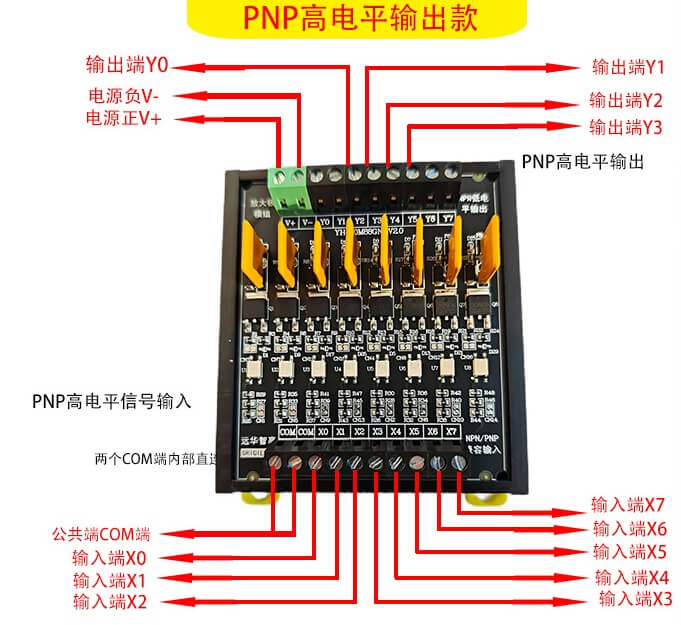

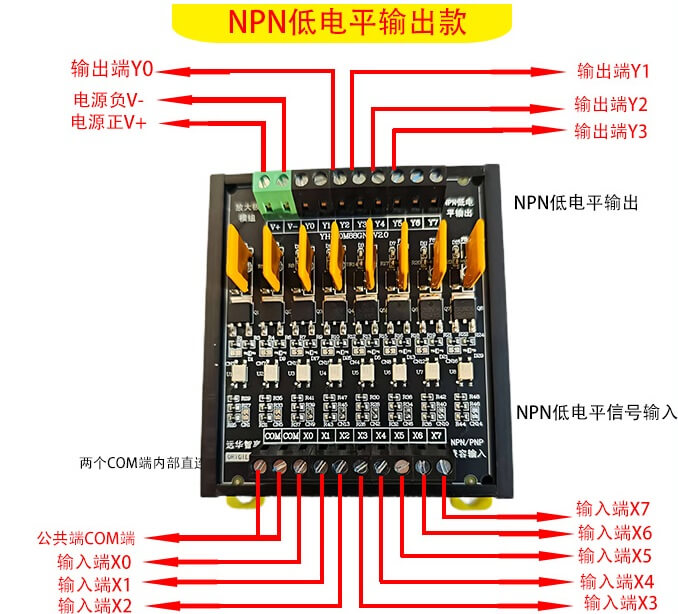

3.3 接线说明--8路
更多说明见补充说明
3.4 接线说明--12路
⚠️Tips：12路为
拼装式，接线图请参照4路接线图和8路接线图。 其中拼装款采用4路+8路组成，2个板子内部无电气连接，需要单独接线供电。 更多说明见补充说明
3.5 接线说明--16路
⚠️Tips：16路为
拼装式，接线图请参照4路接线图和8路接线图。 其中拼装款采用8路+8路组成，2个板子内部无电气连接，需要单独接线供电。 更多说明见补充说明
⚠️Tips：放大板上的2个com公共端内部直连，可以接正极或负极，所以信号兼容NPN或PNP输入。
- 输入信号需要接到输入侧的
X0、X1、X2...,信号输出是Y0、Y1、Y2...。 - 当输入信号是
PNP高电平有效时，此时com公共端接(V-端子)负极(0V)GND；当输入信号是NPN低电平有效时，此时com公共端接(V+端子)正极。 - 输出端
V+(VCC)接输出侧电源正极，V-(GND)接负极（0V）GND，由外部给放大板供电。 - 输入侧和输出侧是电气隔离的，隔离等级为5KV。
- 如果输入侧和输出侧用同一个电源，或者虽然用了2个电源，但是2个电源共地了，那么就无法起到电气隔离作用了。不过
电平转换、电压电流放大的功能不影响使用。 - 输入侧信号电压范围一般按2个等级切换，3.3-5V和12-24V，用户可以根据需求自行切换（见3.6更改输入信号电压）。
- 输出侧信号电压范围一般按2个等级切换，3.3-5V和12-24V，用户可以根据需求自行切换（见3.7更改输出信号电压）。
🔶Tips：在选择的输出电压等级范围内，V+和V-供电多少伏，输出信号高电平就是多少伏。
3.6 更改输入信号电压

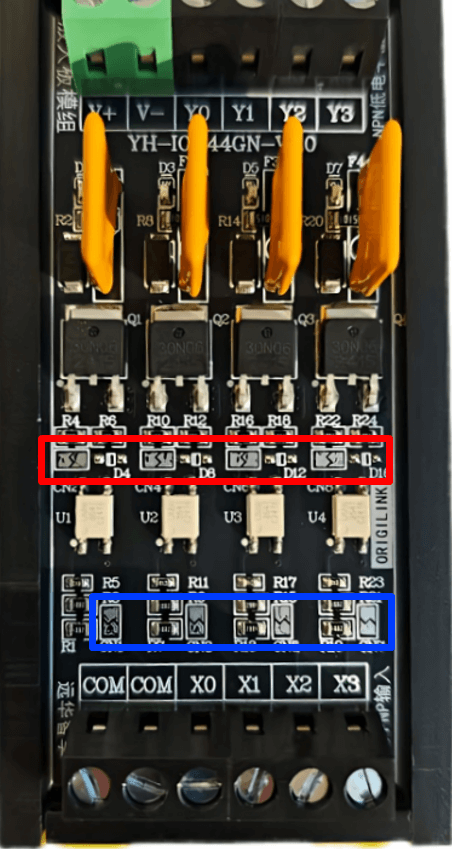

以上图中是4通道的放大板为例，图中蓝色框内(光耦一次侧)的锯齿状焊盘，是输入信号电压配置点。
当输入信号电压是3.3-5V时，需要用烙铁短接对应通道，也可以自行焊接排针+跳线帽短接。
当输入信号电压是12-24V时，需要用烙铁断开对应通道，断开时请务必用万用表蜂鸣器档测试是否断开，防止短接点虚连导致烧坏内部电路。
3.7 更改输出信号电压
以3.6小节中4通道的放大板为例，图中红色框内(光耦二次侧)的锯齿状焊盘，是输出信号电压配置点。
当输出信号电压是3.3-5V时，需要用烙铁短接红色所有锯齿焊盘。
当输出信号电压是12-24V时，需要用烙铁断开红色所有锯齿焊盘，断开时请务必用万用表蜂鸣器档测试是否断开，防止短接点虚连导致烧坏内部电路。
🔶Tips：在配置好的输出电压等级范围内，V+和V-供电多少伏，输出信号高电平就是多少伏。
有的板子因版本不同，可能没有电压配置焊盘，或者只有输入侧，或只有输出侧。
如有不明白之处，请联系技术支持
