AT-LINK下载器仿真器

一、产品概述

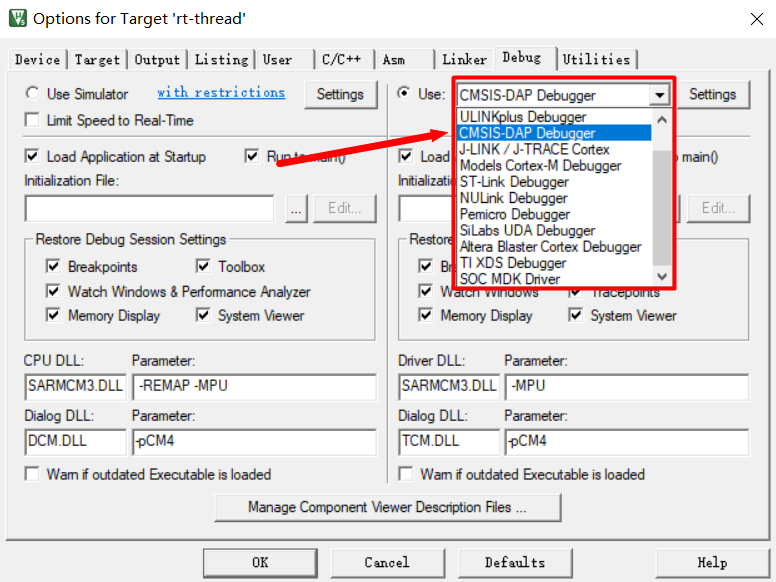

本下载器适用于雅特力AT32系列单片机使用，用于开发仿真、下载、离线烧录等用途，其他品牌单片机不适用。 软件适用于Keil for Arm在线下载、仿真，下载时选择如下图：

如需要离线下载功能，请使用官方ICP上位机软件。

---

二、接线说明

无论在线下载、仿真，还是离线下载时，都只需要接4根线：3V3、SWDIO、SWCLK、GND即可。

⚠️注意：有的用户会把SWDIO口，错误接成SWO口，造成下载失败

⚠️注意：如果单片机已经有外部供电3.3V，则下载器的3V3接口线不要接，只接其他3根线，防止电压冲突

⚠️下载器上自带虚拟串口，对于需要单片机打印的场合，可以一个下载器搞定。

⚠️下载器出厂默认带20厘米排线，数量为6-8根，如果用户需要延长线，建议延长USB一端，排线不建议使用超过30厘米，以免影响稳定性。

三、驱动软件

上位机下载链接：AT-LINK下载器资料包.rar

说明书下载链接：AT-LINK说明书V2.12.pdf
