RS485集线器¶

一、产品概述¶

RS485中继器是一款兼容EIA/TIA的RS485标准，可靠实现RS485信号增强、隔离进而延长总线网络通信距离的工业级高性能RS485容隔离中继器，用于解决复杂电磁场环境下RS-485通信中继、隔离、干扰的问题。

接口端全部采用容隔离，内部采用工业级进口抗干扰芯片，实现智能判别电路，自动感知数据流方向，信号稳定，通信数据安全可靠，避免RS-485收发转换延迟问题。

✨主要解决痛点：

隔离干扰源，增加稳定性
延长通信距离
主从站电气隔离
信号增强
增加终端带载数量
子网分网，不同网段之间电气隔离

二、功能特点¶

工业级设计，满足不同领域使用需求
内置容隔离电路，隔离电压1500V
实现总线1分1路、1分2路、1分4路
9-32VDC宽电压输入
600W TVS瞬态抑制防护
485接口带有自恢复保险丝限流保护，可抗24V电压
通信距离1200米
数据传输指示灯实时显示
电源供电防反接功能
自适应波特率，免配置
透明传输，不受协议限制
无隔离、2端隔离、3端隔离多种配置
3端隔离实现电源供电、主站端、从站端三端隔离，互不干扰
采用标准35mm导轨安装

三、规格参数¶

接口路数	1分1路、1分2路、1分4路、1分8路
供电电压	9-32VDC（防反接保护）
接口标准	兼容EIA/TIA的RS485接线端子
端子类型	插拔端子/一字端子
波特率	自适应波特率
通信协议	透明传输，不受软件协议限制
配置工具	免配置
通信距离	1200米（通信距离与波特率成反比，与负载数量成反比）
级联数量	RS485接口最多可级联增强型RS485设备32个
支持点数	单个接口最大支持32个节点（节点间距离需≤10m)
输出保护	600W TVS/自恢复保险丝（可抗24V）
传输介质	推荐双绞线或屏蔽线
工作温度	-30℃~+85℃
环境湿度	0%~95%(无凝结)
安装方式	标准35mm通用导轨

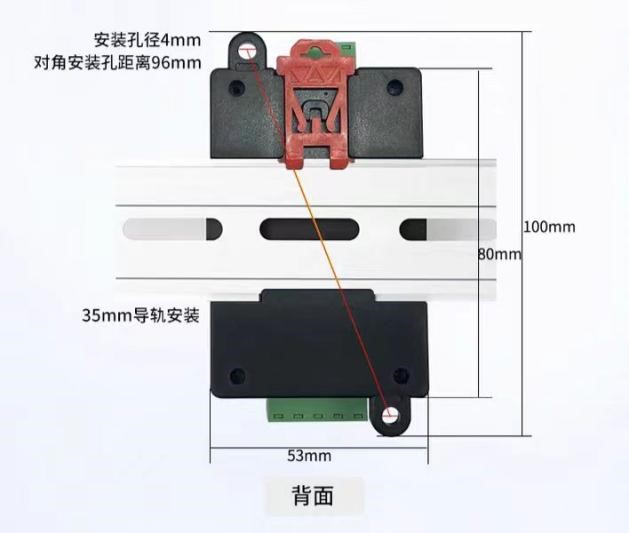

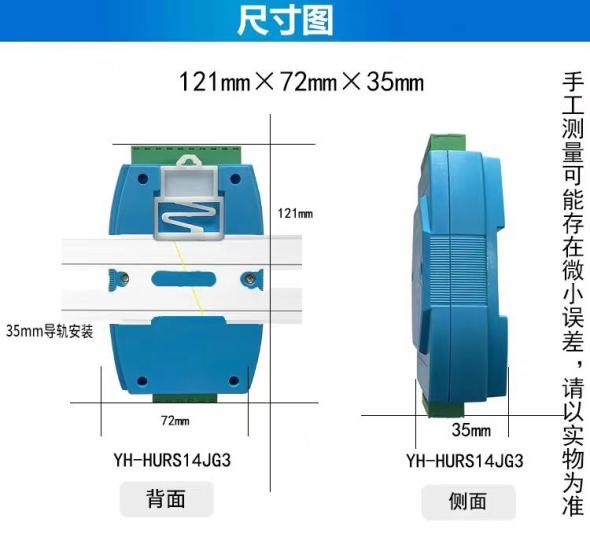

外形尺寸	1分1路/1分2路：95×50×32mm（L×W×H) 1分4路/1分8路：121×72×35mm（L×W×H)

四、接线说明¶

4.1 1分1路端子丝印说明¶

丝印名称	说明
V+	9~32DC电源正极
GND	电源负极
A1	主机485-A
B1	主机485-B
R1	主机120R终端电阻（启用时A1端短接）
A2	从机2 485-A
B2	从机2 485-B
R2	从机120R终端电阻（启用时A2端短接）

⚠️注意：1分1路不分主从方向，即1口和2口可以随意接主站或从站

4.2 1分2路端子丝印说明¶

丝印名称	说明
V	9~32DC电源正极
G	电源负极
A	主机485-A
B	主机485-B
A1	从机1 485-A
B1	从机1 485-B
G1	从机1隔离GND
A2	从机2 485-A
B2	从机2 485-B
G2	从机2隔离GND

4.3 1分4路端子丝印说明¶

丝印名称	说明
VCC	9~32DC电源正极
GND	电源负极
485A	主机485-A
485B	主机485-B
485R	主机120R终端电阻（启用时485A端短接）
485G	主机隔离GND
A1	从机1 485-A
B1	从机1 485-B
R1	从机120R终端电阻（启用时A1端短接）
A2	从机2 485-A
B2	从机2 485-B
R2	从机120R终端电阻（启用时A2端短接）
A3	从机3 485-A
B3	从机3 485-B
A4	从机4 485-A
B4	从机4 485-B

4.3 1分8路端子丝印说明¶

丝印名称	说明
VCC	9~32DC电源正极
GND	电源负极
485A	主机485-A
485B	主机485-B
485R	主机120R终端电阻（启用时485A端短接）
485G	主机隔离GND
A1	从机1 485-A
B1	从机1 485-B
R1	从机120R终端电阻（启用时A1端短接）
A2	从机2 485-A
B2	从机2 485-B
R2	从机120R终端电阻（启用时A2端短接）
A3	从机3 485-A
B3	从机3 485-B
A4	从机4 485-A
B4	从机4 485-B

4.4 组网连接示意图¶

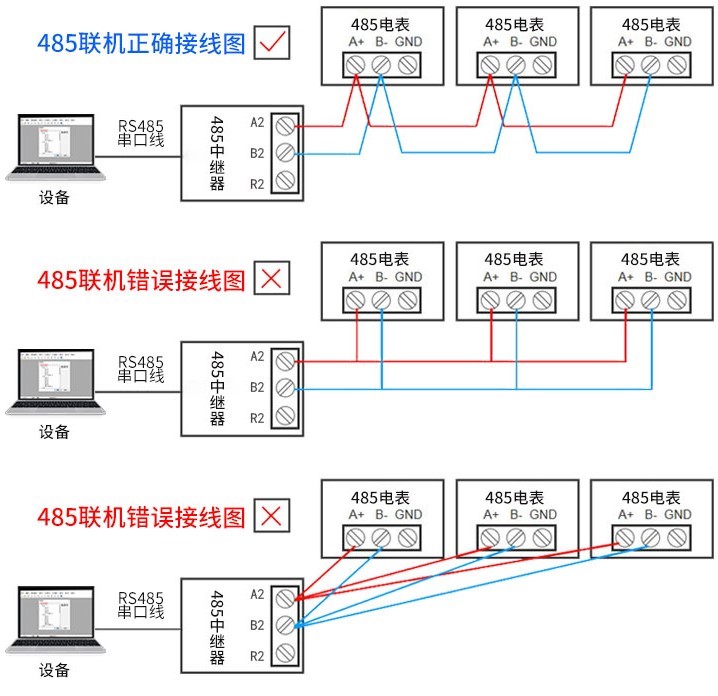

最大支持32个节点(485设备)，节点间分支长度不大于10米总线长度最大不超过1200米，节点间采取手拉手的连接方式，不允许分叉星型连接(对于集线器整体而言可以)。

4.5 组网连接示意图¶

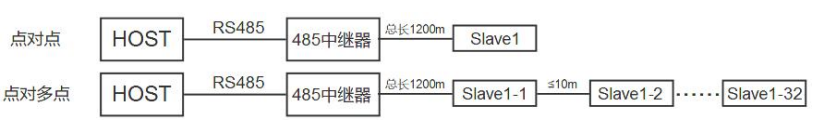

（1）单个中继器：点对点连接一个485输出设备，通信距离延长1200米；点对多点连接32个485输出设备，相邻485设备距离不超过10m，总线延长1200米

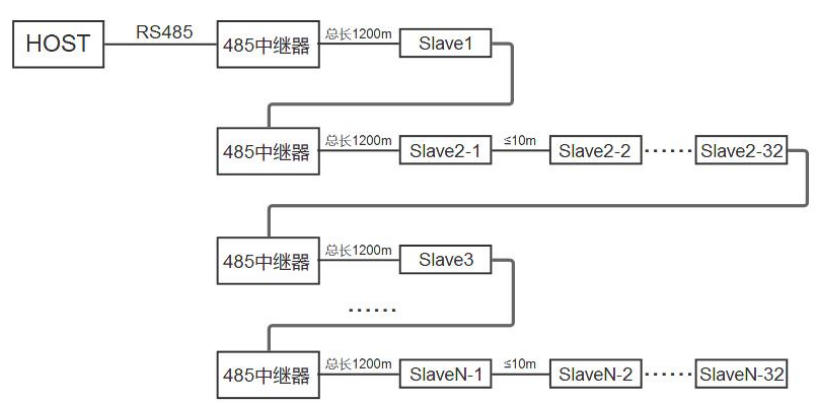

（2）级联（树形连接）；接N个485中继器，无限延长RS485通信距离，拓展更多485设备，最大支持连接32设备。

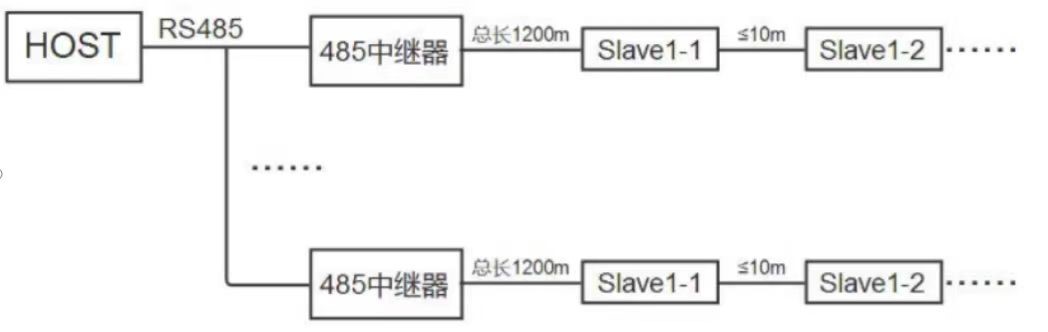

（3）并联最大支持32个485中继器并联在同一个485设备上，同时最大支持连接32个设备。

五、推荐调试方法¶

确保设备接线正确，并严格合乎规范后，可采取以下几种推荐方法进行调试： 1. 共地法:用一条线或屏蔽线连接所有485设备GND有效避免影响所有设备间通信的电势差。 2. 终端电阻法：将120欧姆电阻并接在总线最后一台485设备“A+”与“B-”上改善通信质量。 3. 中间分段断开法：通过从中间端开检查是否是：设备负载过多、通信距离过长、某台设备损害对整个通信线路的影响等原因。 4. 单独拉线法：单独简易暂时拉一条线到设备，用来排除是否由于布线引起通信故障。 5. 更换转换器法：随身携带几个转换器更换使用，排除是否是转换器质量问题影响通信。 6. 笔记本调试法：保证个人携带电脑笔记本是通信正常设备后，替换客户电脑进行通信，若通信正常，则说明客户电脑串口可能损坏。

六、布线注意事项¶

485通信线必须用屏蔽双绞线，最好多股备用，总长不超过1200米
布线尽量远离高压电线，尽量不要与电源线并行，更不能扎在一起
485总线一定要手牵手式的总线结构，坚决杜绝星型连接和分叉连接
超出32台控制器或总线长大于1200米，必须采用485中继器
交流供电的设备及机箱一定要接地，且接地良好
用屏蔽线将所有485设备的GND连接起来
如果在通信过程中不稳定，在最后一台设备的A和B上并接120欧姆的终端电阻
